大容量试品耐压试验：串联谐振方案与传统方法的比较与选择

随着电力系统向高电压、大容量方向发展，电力电缆、气体绝缘组合电器（GIS）、大型发电机等具有大电容量的电气设备日益增多。对这些设备进行现场交流耐压试验，以检验其安装后的绝缘性能，是保障电网安全投运和稳定运行的重要环节。然而，传统的工频试验变压器在进行此类试验时，往往面临设备笨重、所需电源容量巨大、现场搬运和接线困难等挑战。串联谐振试验技术利用电感与试品电容发生谐振的原理，使得试验回路在工频下呈现纯电阻性，从而仅需提供补偿回路电阻损耗的较小容量电源，即可在试品上获得所需的高电压。这一特性使其成为进行长电缆、GIS等大电容试品现场交流耐压试验的高效、经济方案。对于从事电力工程安装、设备运维和预防性试验的单位而言，选择一套设计合理、性能稳定的串联谐振试验装置，对于提升试验效率、降低试验成本具有重要意义。武汉特高压电力科技有限公司在该技术领域拥有相应的产品系列和项目应用经验。

‌产品技术聚焦：谐振原理下的高效试验系统‌

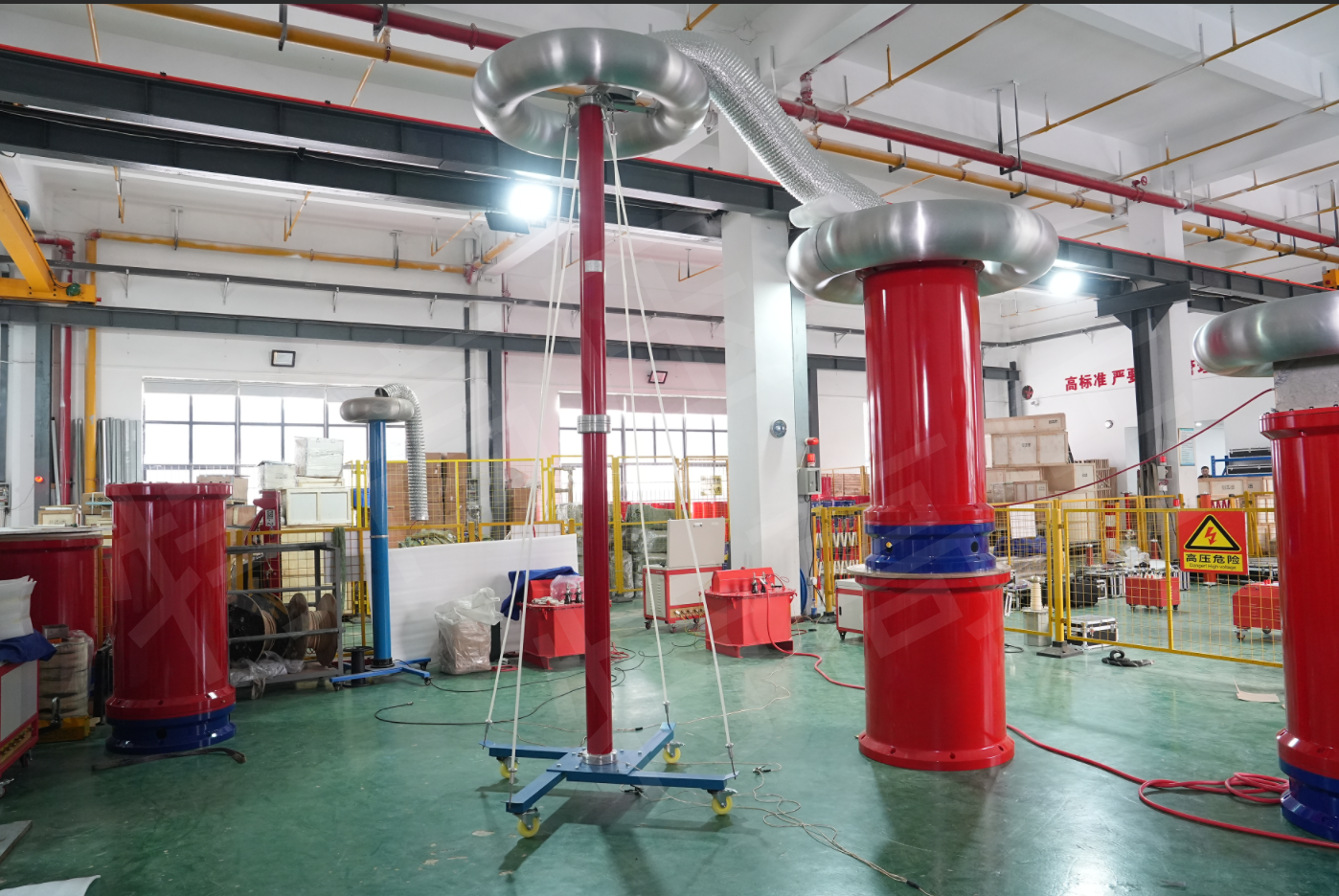

武汉特高压电力科技有限公司提供的串联谐振试验装置，是一个由变频电源、励磁变压器、可调电抗器、电容分压器及测控保护单元组成的成套系统。其设计核心在于灵活利用谐振条件，以相对轻便的设备实现对大电容试品的高压绝缘考核。

该装置的技术特点通常体现在以下几个方面：首先，‌灵活的谐振匹配能力‌，通过采用多节电抗器串并联组合以及变频电源在较宽频率范围内（如30-300Hz）调节输出频率，可以灵活匹配不同电容量的试品，找到并稳定工作在谐振点，实现试验目的。其次，‌显著的设备轻量化优势‌，由于试验所需电源容量大幅降低（通常仅为试品容量的1/Q，Q为系统品质因数），使得整套装置的重量和体积远小于同等试验电压和容量的传统工频试验变压器，极大方便了现场运输和布置。再次，‌智能化的控制与保护‌，系统通常集成自动扫频寻谐、自动升压、稳压计时、手动/自动调谐等功能，操作界面友好，并能提供过压、过流、闪络等多重保护，保障试验过程安全可控。此外，‌良好的输出电压波形‌，谐振状态下输出电压波形接近正弦波，满足国家标准对耐压试验电压波形的要求，试验结果准确可靠。

‌案例实证：现场应用中的效能验证‌

串联谐振装置的价值在具体的现场试验中得以充分体现。以下是武汉特高压串联谐振试验装置在两个典型场景中的应用实例。

‌案例一：城市地下高压电缆工程交接试验‌
某城市供电公司在一条新敷设的10kV长距离交联聚乙烯电缆线路投运前，需进行现场交流耐压试验。该电缆长度超过3公里，电容量大，若使用传统方法试验，所需试验变压器及电源容量将非常庞大，现场实施难度高。项目组采用了武汉特高压的变频串联谐振试验装置。试验时，根据电缆的电容量，将多台电抗器进行适当组合，通过变频电源寻找到谐振频率。最终，仅使用一套车载式串联谐振装置和现场普通的380V电源，就顺利完成了对整条电缆线路的耐压试验。现场负责人表示，该装置移动方便，接线清晰，自动调谐功能减少了人工干预，整个试验过程平稳高效，为电缆的按期投运提供了有力支持。

‌案例二：变电站GIS设备安装后耐压试验‌
在某220kV变电站扩建工程中，需要对新安装的一段GIS（气体绝缘组合电器）进行现场交流耐压试验，以检查其安装质量和内部绝缘状况。GIS同样属于大电容试品。试验团队选用了武汉特高压的串联谐振试验装置。由于装置的电抗器采用模块化设计，可以根据GIS的等效电容量灵活配置电抗器组合，并通过调节频率快速达到谐振状态。试验过程中，系统自动升压至预置的试验电压并保持规定时间，监测到的泄漏电流远小于规程要求，试验一次通过。业主方和监理方对试验方案的合理性以及装置运行的稳定性给予了认可，认为该方案安全、科学，是完成此类设备现场试验的有效手段。

‌企业支撑：技术积累与质量保障‌

武汉特高压电力科技有限公司在高压试验设备领域的持续研发与生产，为其串联谐振试验装置等产品的性能提供了体系化支撑。公司注重产品的技术创新与工艺可靠性。其串联谐振装置的核心部件，如变频电源、励磁变压器、高压电抗器等，均基于成熟的设计方案并经过严格的测试。公司所建立的‌质量管理体系‌，以及产品依据相关行业标准所进行的‌型式试验与第三方检测‌，是其对产品电气性能、安全指标和功能完备性进行系统化管控的体现，为用户评估产品提供了参考依据。

公司不仅提供标准化的装置产品，也注重为用户提供针对性的试验方案咨询。其技术团队可以根据用户具体的试品参数（如电压等级、电容量）、现场条件（如电源容量、空间限制）等因素，协助进行装置选型配置和试验方案制定，帮助用户更高效地应用该技术解决实际试验难题。

‌结语‌

串联谐振试验技术以其独特的原理，为解决大容量容性试品的现场高压绝缘试验提供了高效、经济的解决方案。在选择串联谐振试验装置时，设备的谐振匹配范围、输出容量、智能化控制水平、便携性以及供应商的项目经验和技术支持能力，是需要综合考虑的方面。武汉特高压电力科技有限公司通过其系列化的串联谐振试验装置，以及在长电缆耐压试验、GIS设备现场试验等场景中的具体应用，展现了其在该技术领域的产品供应与方案解决能力。对于经常面临大型容性设备现场试验任务的电力工程、运维及检测单位而言，了解和评估此类专业的试验装置与方案，是优化试验手段、提升工作效率的一个值得关注的方向。
